アンダーベリーエキゾーストサイドパネル

ゴールドフロントフォークインナーチューブの件で、たくさんの方から情報を頂きましてありがとうございました。
最終的に、社名は言えませんがプロにお願いできそうです。 また、完成のレポートをお楽しみに!

ところで、表題にあります。 アンダーベリーエキゾーストですが、テイラーメードのHPにこの様にネーミングがありました。 TaylorMade Underbelly Exhaust Kit.

Belly=腹 でございますので、まさに腹の下排気となります。

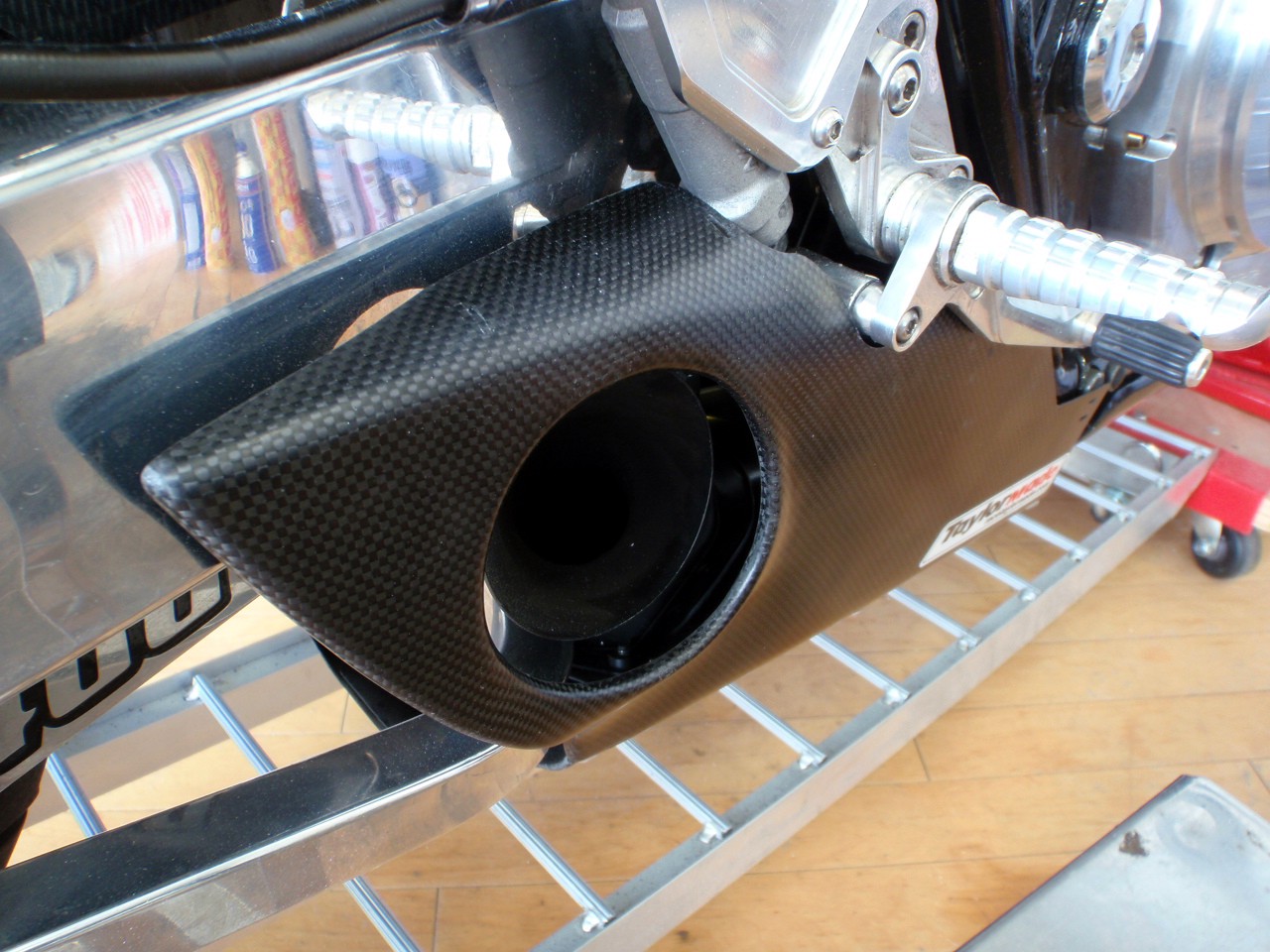

このアンダーベリーエキゾーストの特徴は、きれいなカーボンサイドパネルが付いてくることです。 このパネルに惚れて購入したみたいなものです。 で、ウイリーのスイングアームのスタピが邪魔で取り付けに苦労しましたが、なんとかロードクリアランスもクリアーしてサイドパネルを取り付けようとしました。
しかし、今度はサイドパネルがフィットしません。

苦労してバックステップの逃げを作りました。 リューターで荒削りしてローラータイプのヤスリをドリルに付けて滑らかな曲線を作ります。

また、リアブレーキシリンダー付近にタイラップ用の穴を開けてますので、あとで固定します。

スイングアームへの接触もギリギリOK。 このサイドパネルはサイレンサーとネジで固定できるのでしっかりします。

サイドパネルは排気口と同じ高さにしないといけませんので、当然高すぎてパネルの下にスペースがあきます。

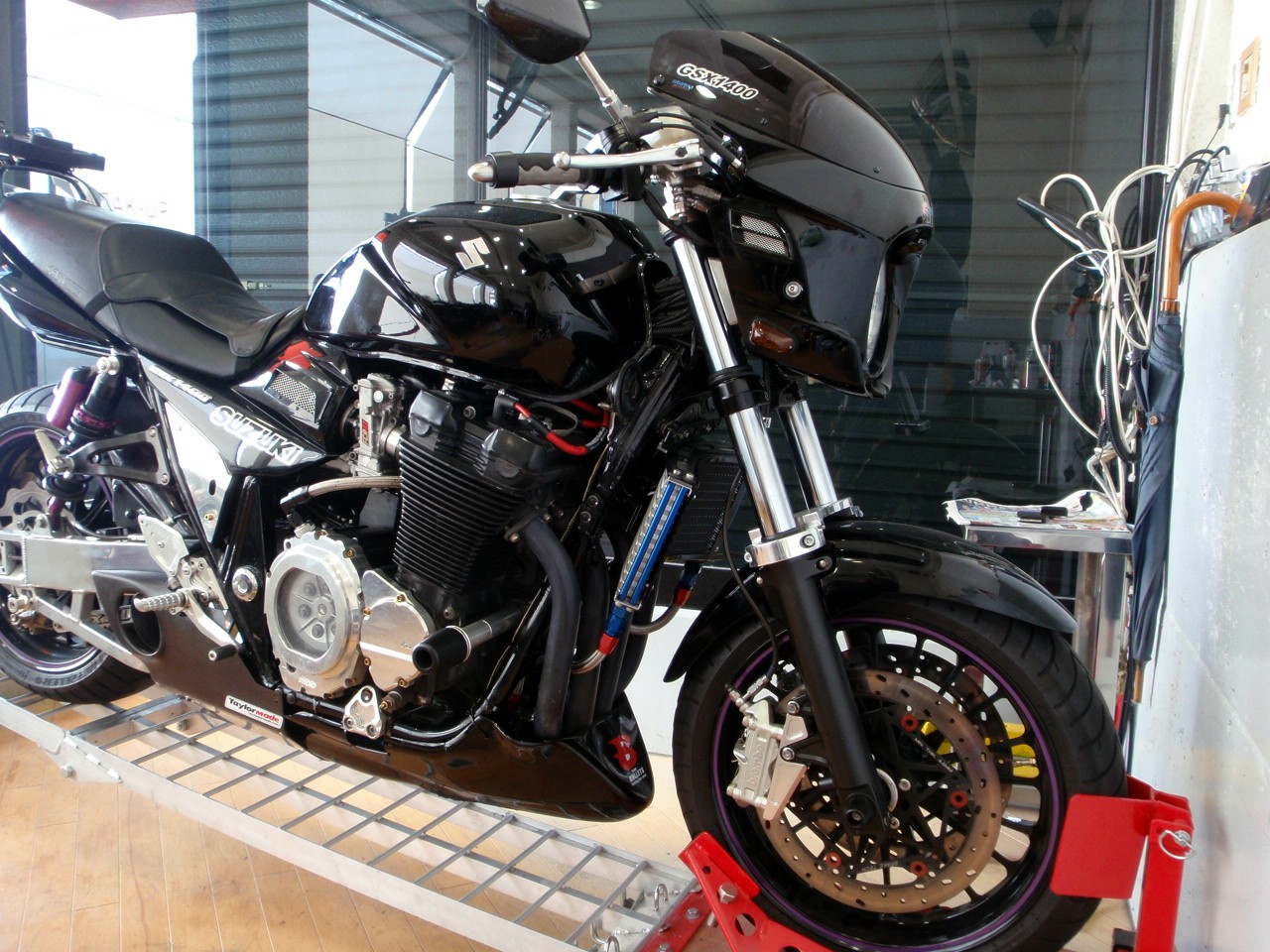

そこで、R1000用のアンダーカウル(結局使えなかった)を切り刻んで、そして今まで付けていたGSF1200用アンダーカウルも半分に切って、お互いリベットで留めました。

一応継ぎ接ぎだらけのアンダーカウルが出来上がりました。 今後はこれをベースに自分でFRP使って作りたいです。 FRP成型も奥深そうですね。
[PR]
Commented by ポチ at 2009-08-25 21:19 x
こんばんわ。
貴殿のブログを神を崇めるような気持ちで拝見させて頂いてます(笑)
私は07年式のGSX1400にワイバンツインを付けたいと思い、メーカーに相談しましたが不可能と言われてしまい、なんとかならないかと情報を探していると、wakaban'sさんのブログにヒット致しました。
シングルのノーマルにワイバンツインを付けるためにはどうしたらいいでしょう?
ここにコメントしていいものか悩みましたが、どうぞお時間があるときにでもご教授下さい。
Commented by wakaban0925 at 2009-08-25 23:31
ポチさん

どうしても付けたいという情熱があればなんとかなるものです。 悩みを解決できるお手伝いができれば幸いです。

さて、ご質問の趣旨ですが、K7シングルマフラーをワイバンの二本出しにしたいのですよね?  ↓
http://www.rsgear.co.jp/w_s_gsx1400.html

もし、K4以前の車体用の2本出しを装着したくて悩んでいらっしゃるのでしたら、自分もK5にそのワイバン二本出しフルエキを付けていましたから、K7装着は不可能ではありません。 ただし、K5以降センタースタンドの位置が変わっていて、二本出しにするとセンタースタンドを外す必要があるかも。 また、左側のパッセンジャーステップをK4以前の物に交換する必要があります。

ワイバンカーボンツイン↓
http://wakaban.exblog.jp/5989366

また不明な点や質問はご遠慮なくどうぞ。
Commented by ポチ at 2009-08-26 19:49 x
お返事ありがとうございます。
私もwakaban'sさんの愛車についてたような、ワイバン二本出しにしたいと思っております。
取り付け不可となってるのはセンタースタンドの関係なのでしょうね。
知識も財布も薄いのですが購入して取り付けてみます。自分もネブラーブラックなのでブログの写真も大変参考になりました。
ありがとうございました。
