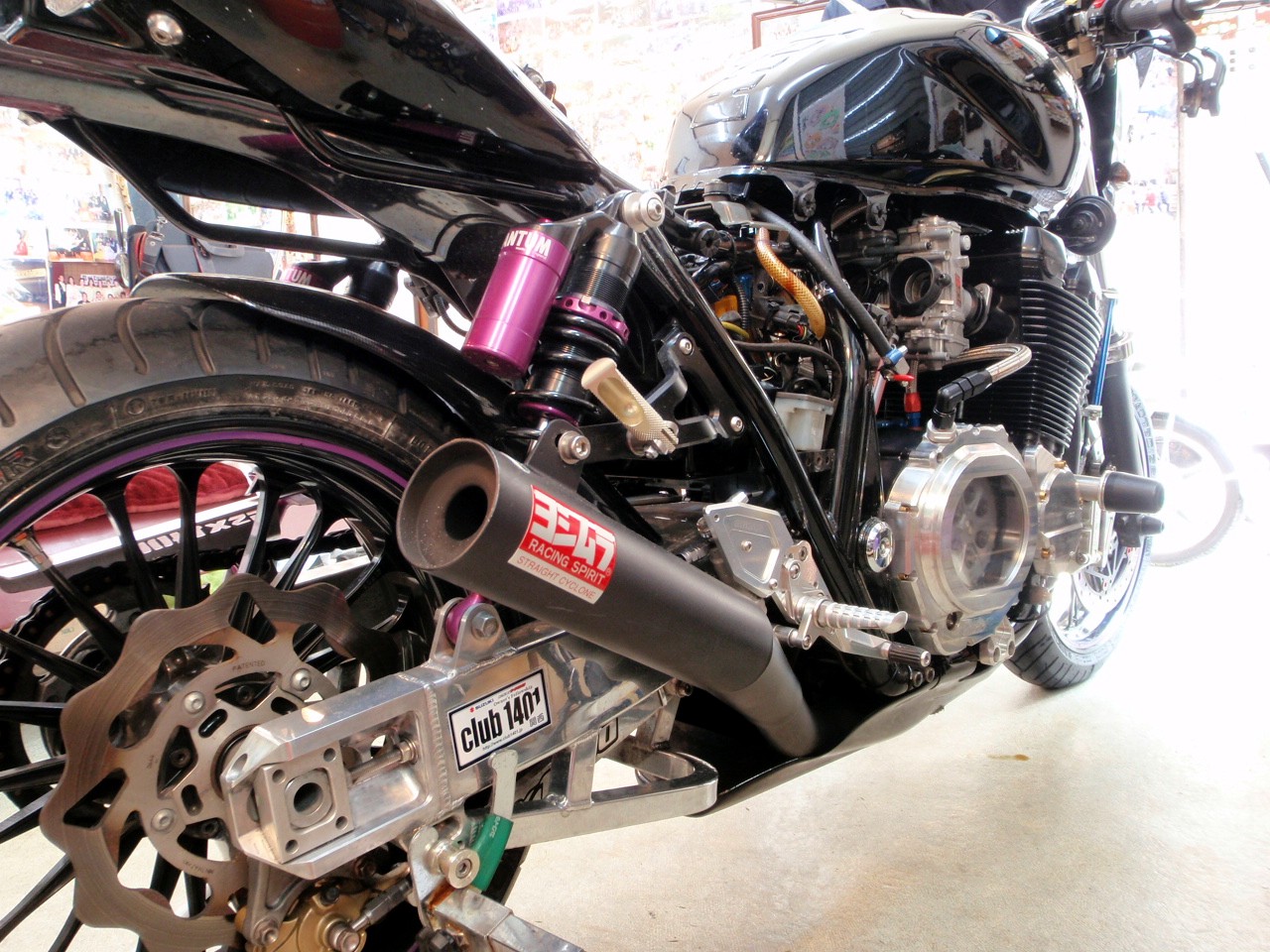

FCR取り付けに大きなハードルが・・・

FCR41の仮付けで、一品物のマニーホールドがフィットしないという問題が、実際FCRを取り付けてエンジン始動をしてみようとした工程で、再燃!

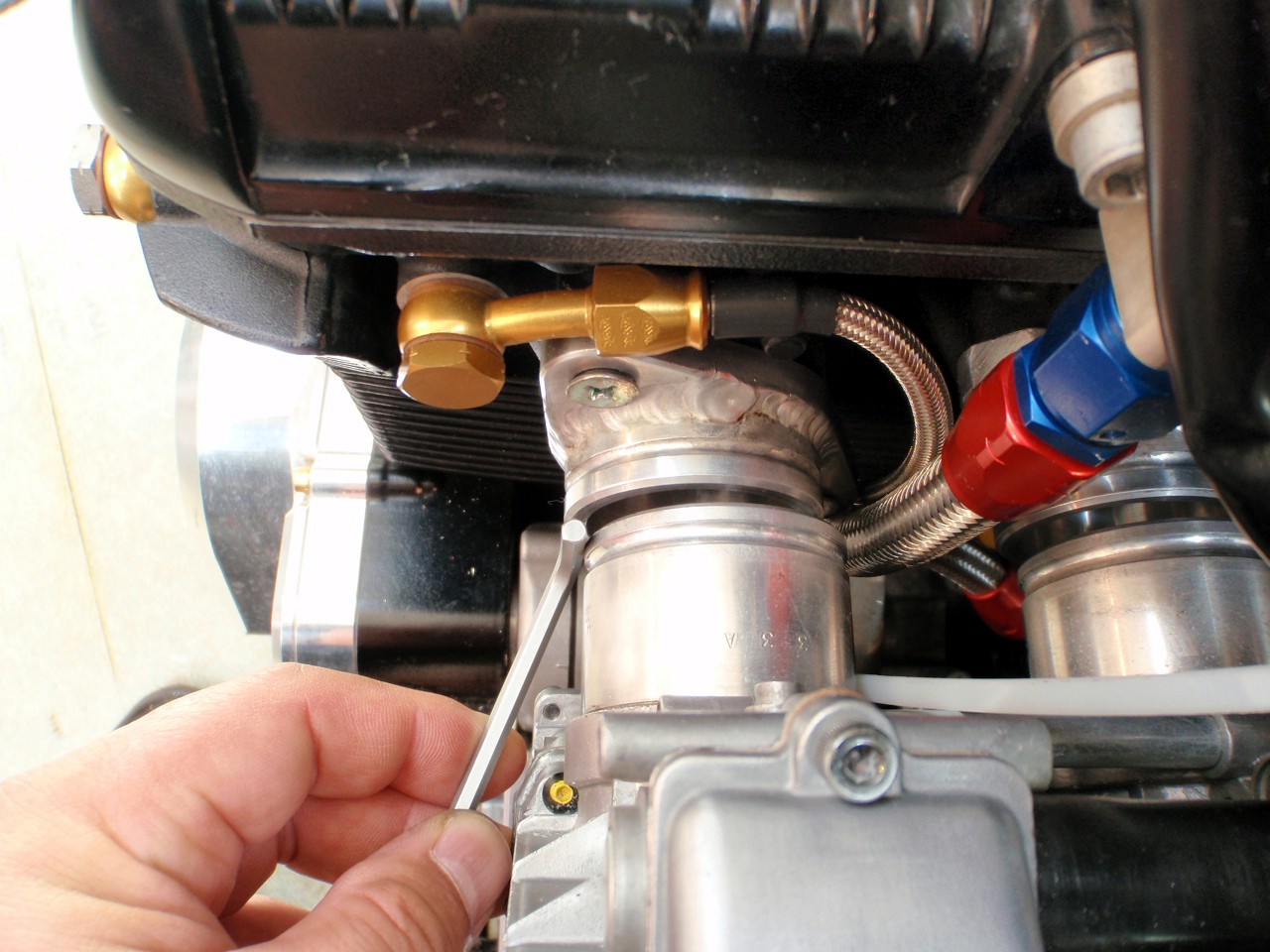

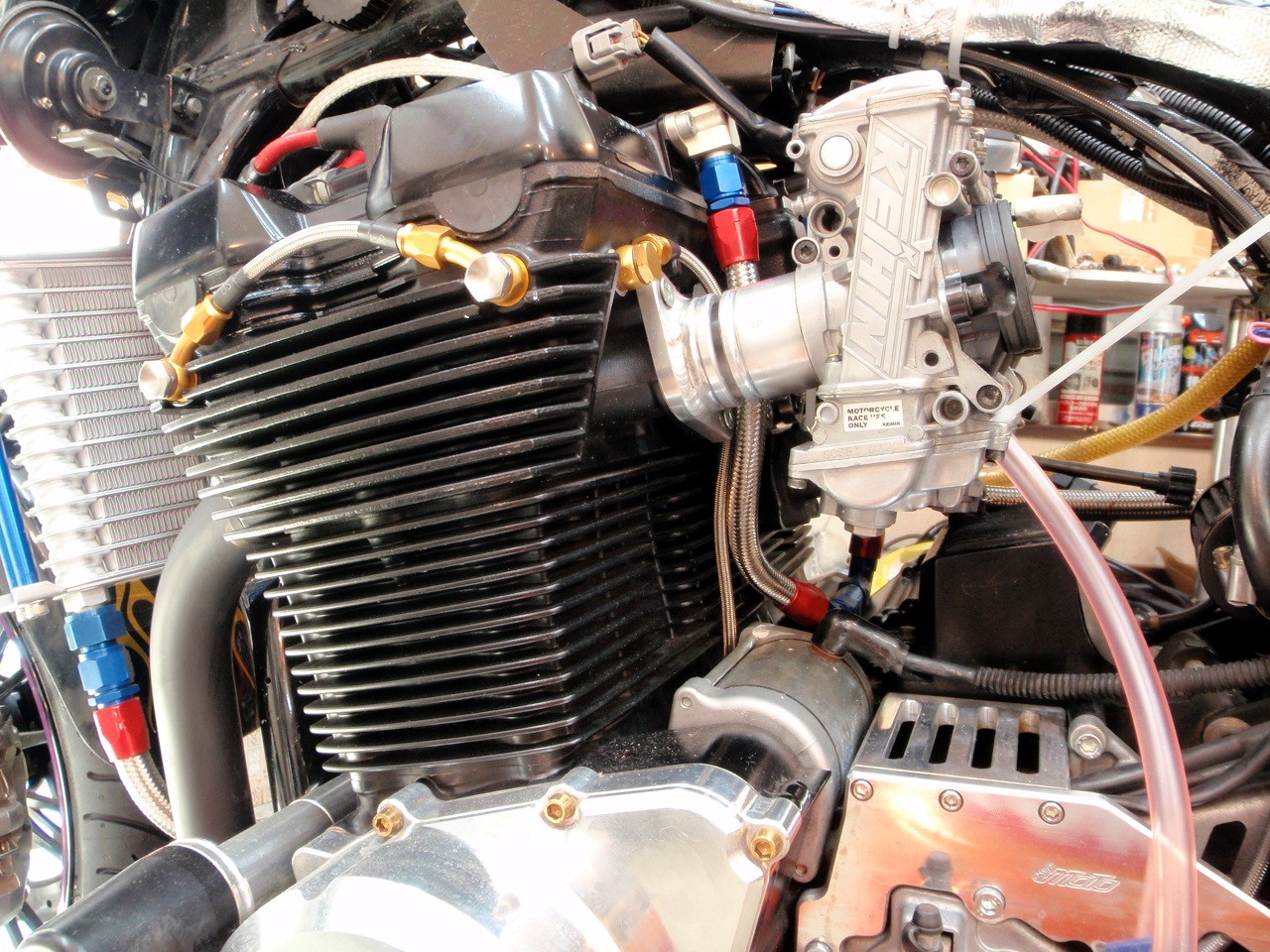

3番と4番をキッチリ入れると。 なかなかいい感じに入るのですが・・・。
1番2番が約4mmやはり広いのです。

要するに、FCRの2番と3番のピッチが約4mm狭すぎるのです。

マニーホールドの組み合わせの問題かと前回片付けていましたが、どう組み合わせても4mmが問題として残ります。
これではエンジン始動テストはおろか、FCRの取り付け自体が不可能です。

しかし、このキャブとワンオフのマニーホールドで実際福岡のサンタバイクが走らせたはずですよね? 当時のマシンはK1。 わかばん号はK5ですが、シリンダーヘッドのピッチ変ったとは考えにくいのです。

もし、このブログをご覧になって、なんか解決方法ご存知の方、教えてください。

もし、2番3番のセンターのピッチを4mm広げられたらすべての問題は解決するので、このFCRの販売元のBito R&Dに電話します。

イキナリ、FCRのピッチ変えろみたいな電話は失礼と思いまして・・。
「御社のFCR41を持っているのですが、年数も経っているのでパッキン類の交換を含めたオーバーホールは可能ですか?」

「はい! オーリング等の交換とオーバーホールですと、4万円台ですね。 5万円は行かないと思います。」

「それと同時に、4連FCRの2番3番のキャブのピッチを4mm広げることは可能ですか?」

「ピッチを狭めることは不可能では無いのですが、ピッチを伸ばす為には特別にシャフトを用意する必要があり、その在庫も現在無いと思います。」
「CRはまだ融通がきくのですが、FCRはほぼ無理だと思います。」

ガ~ン~!

ピッチを変えるのは、簡単だと解釈していた自分に、衝撃波が・・・。

「それでは、新品のFCRをこちらが指定するピッチでセットして販売してもらうことは可能ですか?」

「え? 車種は何ですか」

「GSX1400なんですけど」

「・・・・・・・」

結局解決策なし。 特注も不可能のようで・・・。

電話の最後には、インシュレーターで誤差をカバーしてくださいとのこと・・・。

おい! これはどう解釈したらいいのか?  GSX1400専用のピッチのシャフトを持ったFCRは作れない?

そうしたら、この今目の前にあるBito R&Dのステッカー付いたキャブは、GSX1400用組まれたものでは無いのですね。

そして、現在のわかばんのトライでは、専用マニーホールドもフィットしないのですね。

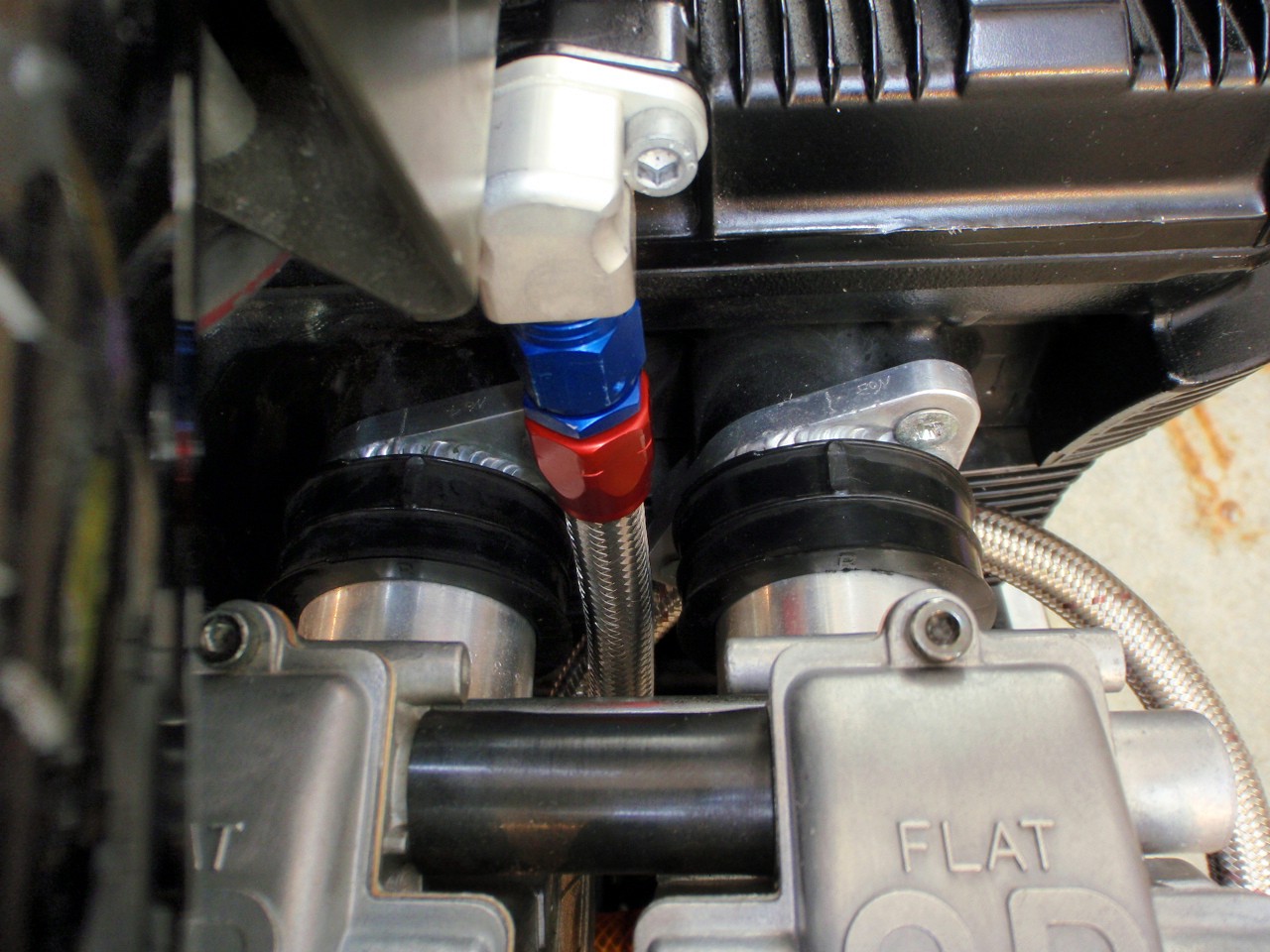

実際。 FCRを4気筒ともインシュレーターに入れて、マニーホールドを1本だけのボルトで固定して、どれだけズレルかのテストをしてみたら、マニーホールドのボルト穴をすべて開けなおして、さらにシリンダーヘッドにマニーホールドとの段差が各気筒約2mmほど出るので、それをルーターで削らないといけません。

このように壁にぶち当たったときは、無理しません。 意外と別の日にトライすると名案が沸くものです。

取り付けとエンジンテストは今日は不可能とのことで諦めます。


次に、課題となっていた、燃料ポンプでFCRにGASを圧送し、リターンしてもオーバーフローしないかのテストです。

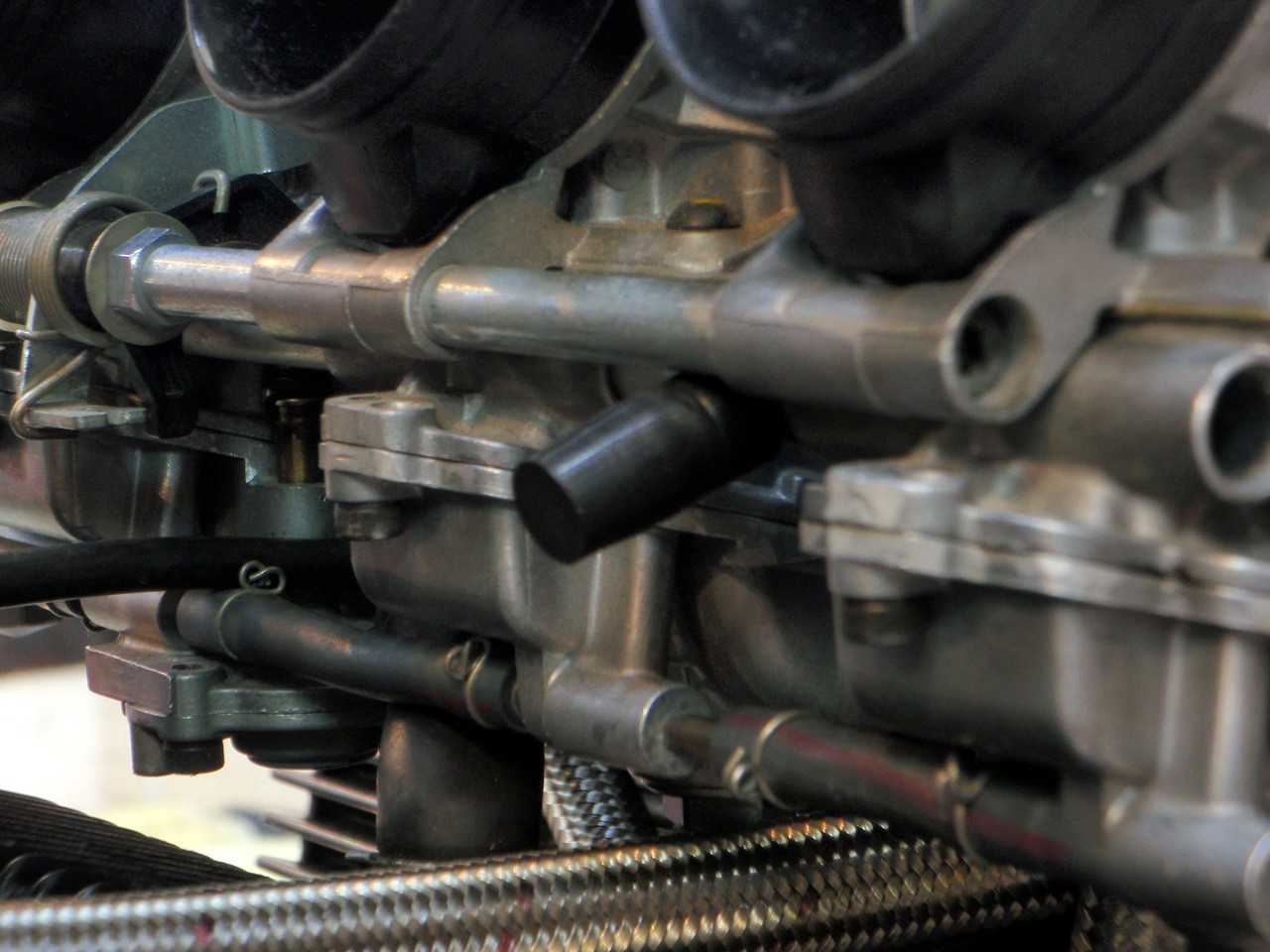

このメクラ蓋からガソリンタンクへのリターンホースを取り付けます。

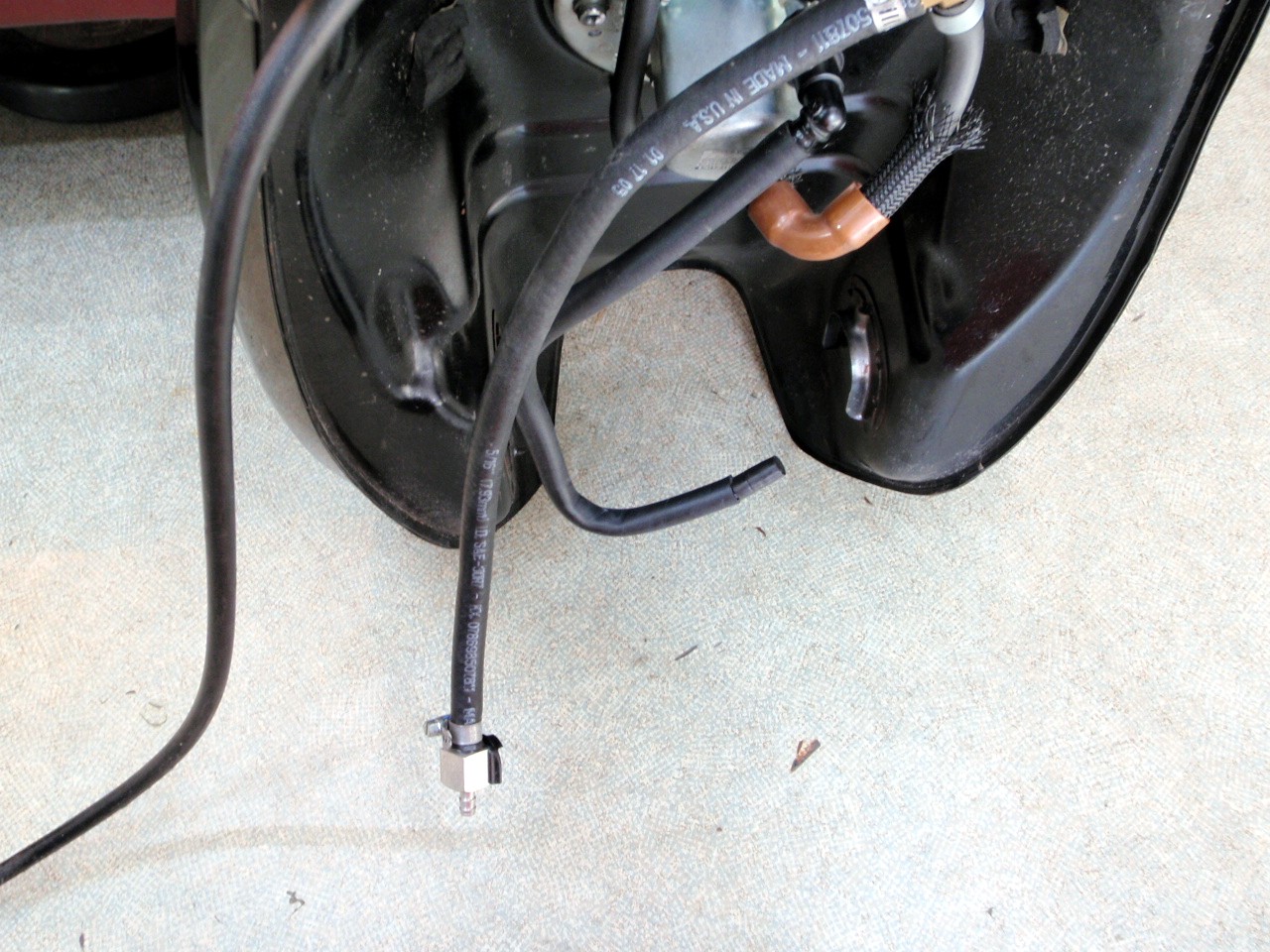

片側を切断した、燃料圧送用ホースです。

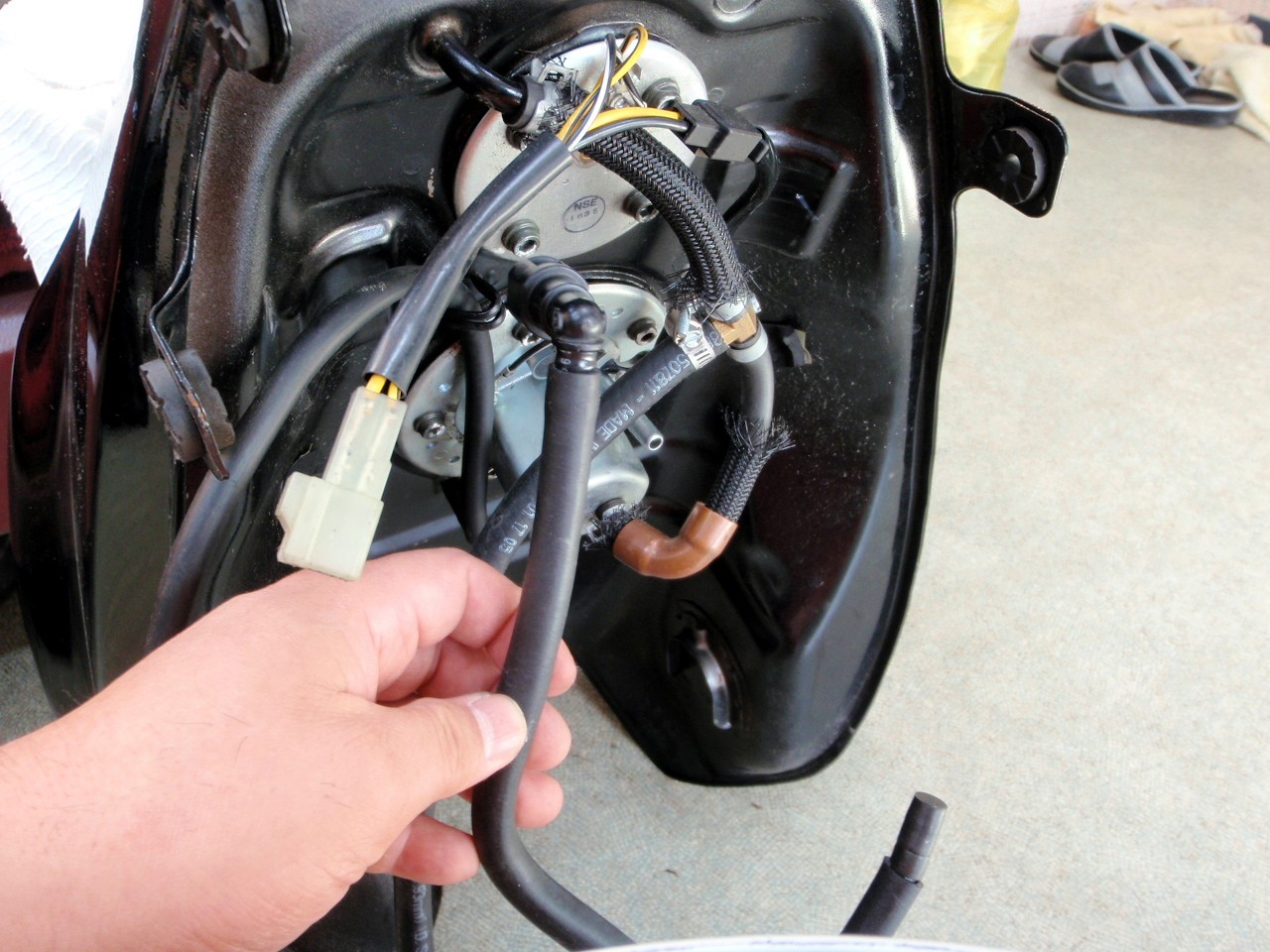

燃料ポンプからのリターンホースから分岐した、FCRからのリターンホースには一応燃料コックを取り付けています。

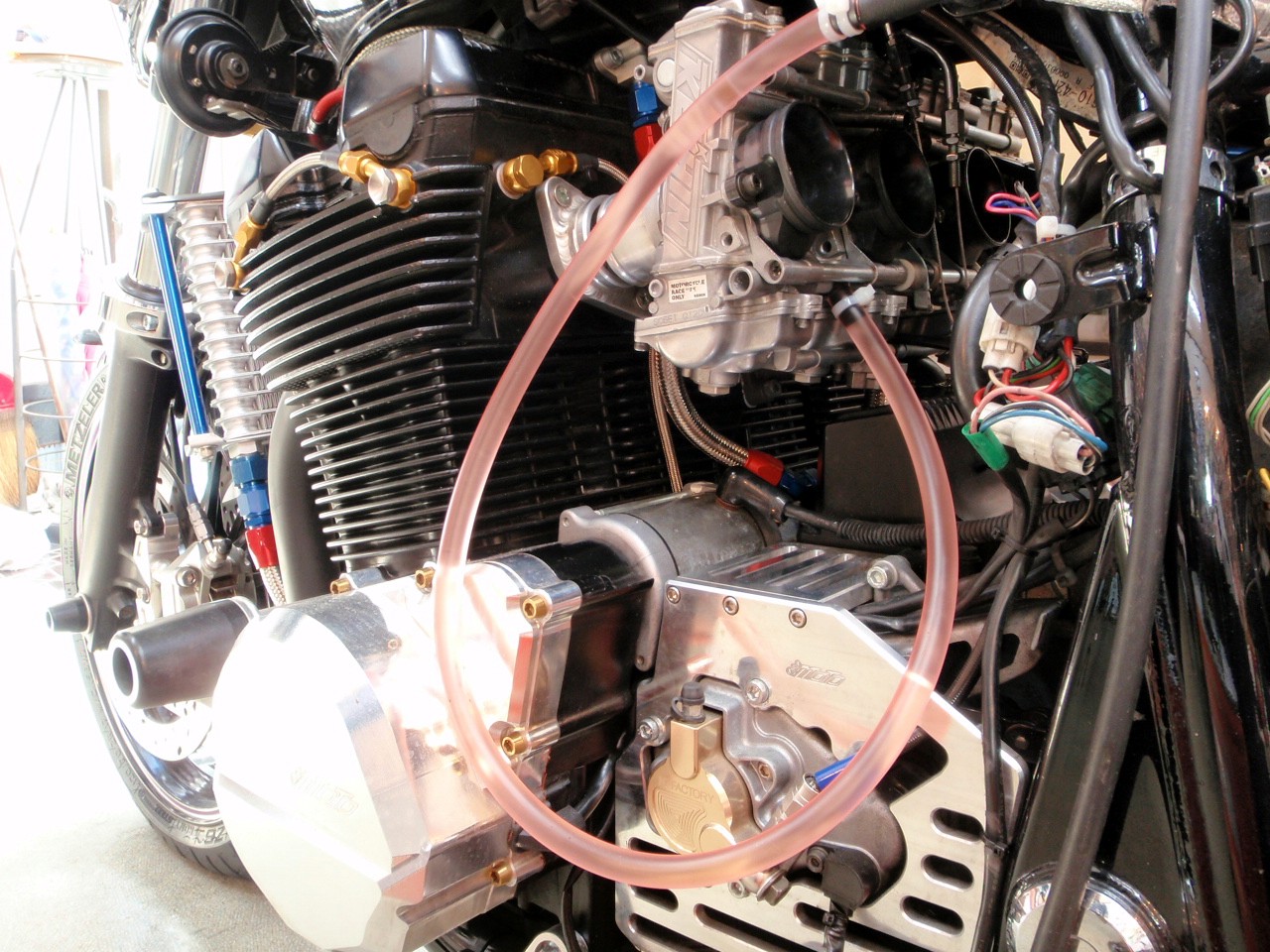

圧送側はこんな感じで仮にホースを取り付けます。

写真では見えませんが、リターン側が、前出のFCRメクラ蓋にタンクからのコック部分につなぎ、コックをオープンにしました。

でついに、イグニッションを入れて、燃料ポンプを稼動させてみます。

見えにくいですが、思い通りに燃料ポンプから圧送されたGASはFCRに一旦入り、余分なGASがリターン側からタンクに戻ります。

オーバーフローもリークも現状ありませんので、この試みは成功ですね。

ココまで来ましたが、エンジンに火を入れるのはもう少し先の話になりそうです。

この祭日に、また何らかのトライは試みますが、皆さんの忌憚ないご意見ご指導をお待ちしております。(^o^)/
[PR]
Commented by コイケッチ at 2009-02-10 04:22 x
やってますねぇ。。
キャブレターはなんかの流用でしょう。恐らく油冷やZ系の77ー93ー77ピッチのキャブレターと思いますよ。
マニーホールドの組み合わせなんでしょうね。
逆さま入れ替えとかもう少しやってみてはどうすかね。
絶対あうと思うのですが。。
最悪、
インシュレータゴムのロング化で曲げ余裕作るとか。

Commented by ottotto at 2009-02-10 05:04 x
御苦労されているようですね
でも頑張ってください~

すでに試されているのかもしれませんが…

マニーホールドってネジ2個で固定されていますよね?
すると、仮に左右方向で偏芯して制作されているとすると、180度回転させると左右のポジションがずれる可能性はありませんでしょうか?
2mmの偏芯であれば、上下逆さになっていると4mmずれるとか…
Commented by hary@ at 2009-02-10 22:28 x
初っ端にチョッと躓いた感じでしょうか・・・
キャブの連結(2×2)で2ミリづつ位緩めてクリアランス作れないかな・・・

けど、簡単には行かない感じを番長は楽しんでたりしてw

パイプの呑込み代に少し余裕有りますよね。
Commented by hary@訂正 at 2009-02-10 22:30 x
キャブの連結(2×2)で2ミリづつ位緩めてクリアランス作れないかな・・・
パイプの呑込み代に少し余裕有りますよね。
Commented by wakaban0925 at 2009-02-11 10:44
haryさん 自分もそのように思いましたが、Bitoの反応は「あなたそれは無理ですよ!」みたいでした。

壊していいのであればやってみる価値ありそうですが・・・。

とにかくキャブはハマったので、動くようにしてみます。
